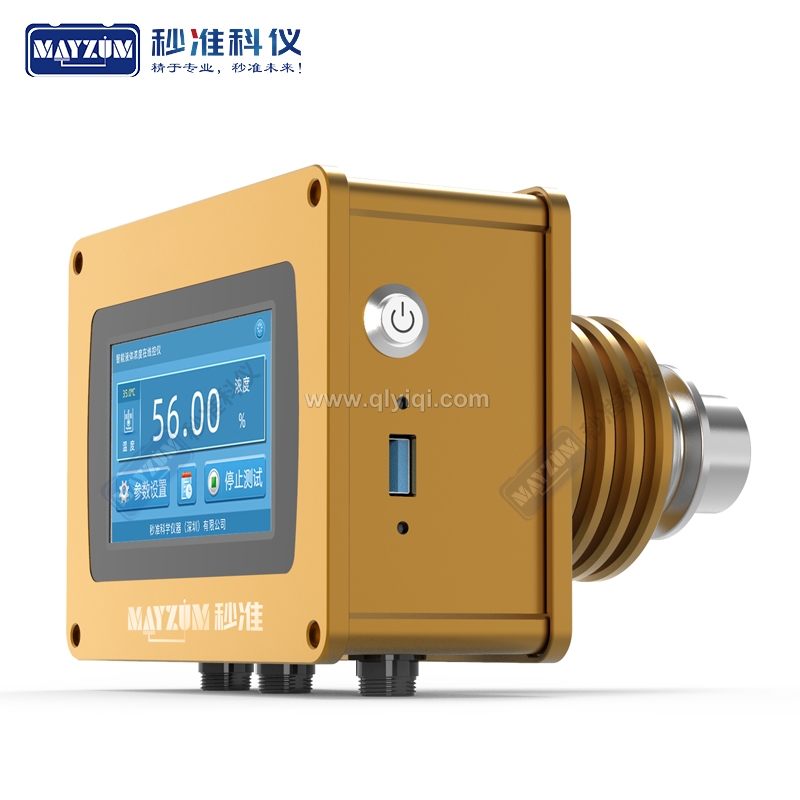

MZ-2001在線液體濃度，比重，密度檢測儀
一、工作原理：聲波在不同比重濃度的液體介質中產生的振動頻率不同，振動的頻率通過一個壓電晶體檢測出來，通過移相和放大電路，再由微處理器轉換成比重濃度數字信號；通常情況下，不同濃度的液體，其比重與濃度會呈現一定的數學關系，根據拉格朗日插值算法（y=E1x3+E2x2+E3x+E4，其中x為比重，y為百分比濃度，E1、E2、E3、E4為濃度轉換系數）換算出某一比重值下的對應濃度值。
二、應用行業：通過螺紋、法蘭、卡箍安裝在料桶、管道、儲液罐、液體槽上，在線監控如：DMAC、NMP、切削液、乳化液、乙二醇、尿素、氨水、酒精清洗液等各種化工液體的濃度%、折射率、溫度等參數；
三、功能特點：
1、根據光學折射原理，長時間在線測量DMAC、NMP、切削液、乳化液、乙二醇、尿素、氨水、酒精清洗液等各種化工液體的濃度%、折射率、溫度等參數，安裝完成后，不需要校準；
2、運用獨特的多點曲線濃度測量算法對各種化工液體進行濃度測試，與市面上常見的兩點線性濃度測量算法相比，多點曲線濃度測量算法具有更高的準確度；
3、儀器內置溫度補嘗功能，可以測量不同溫度下的液體濃度，同時還可以選擇要測量濃度的常見液體，而不需要設置任何參數；
4、儀器自帶多路開關量信號輸出，如：濃度上下限，加液、進液泵信號接點，用戶無需再通過PLC編程進行自動化控制，我們的儀表完全可以替代PLC的工作，且每個部分都模塊化，后續維護簡單，損壞部件可以直接更換，而不影響其他部件的正常工作；
5、可以根據用戶的具體需求定制功能。
四，技術參數：
1、測量范圍：0.0 ~ 80.0%（Brix）
2、測量精度、誤差：0.1%、±0.2%
3、測量參數：Brix濃度、折射率
4、液體溫度范圍：0-60℃
5、耐壓：1MPa
6、傳感器測量部分防護等級：IP67
7、傳感器材料：316L不銹鋼
8、傳感器默認引線長度：2米
9、顯示控制器：工控電腦
10、上、下限報警控制：多路控制點
11、與PLC通訊：可以
12、信號輸出：默認24V開關量，可以選配4~20mA、Modbus RTU等輸出
特點：本傳感器采用光學折射原理測量液體濃度，不受液體流量、攪拌、壓力的影響，更適合安裝在管道、需要密封的液料桶中在線測量
五，規格參數：
|
制造商品牌：
|
Mayzum（秒準）
|
|
型號：
|
MZ-2001(智能型,音叉法)
|
MZ-1001（浮力法）
|
|
測量范圍：
|
液位范圍：0-1500mm
|
液位范圍：0-1500mm
|
|
比重范圍：0~2.2g/cm³
|
比重范圍：0~2.2g/cm³
|
|
濃度精度：0.1 ~ 100.0%
|
濃度范圍：0.1 ~ 100.0%
|
|
測量精度：
|
液位：0.1mm
|
液位精度：0.1mm
|
|
比重：0.0001g/cm³
|
比重精度：0.001g/cm³
|
|
濃度：0.01 %
|
濃度范圍：0.1 %
|
|
測量誤差：
|
液位：±0.1mm
|
液位：±0.1mm
|
|
比重：±0.005g/cm³
|
比重：±0.01g/cm³
|
|
濃度：±0.5~1%
|
濃度：±1%
|
|
讀數頻率：
|
2次/S（0.5秒讀數）
|
2次/S（0.5秒讀數）
|
|
防護等級：
|
傳感器液體測量部位IP67
|
無
|
|
傳感器防爆等級：
|
Ex d IIC T6Gb
|
無
|
|
探頭材質：
|
哈氏合金（比316L不銹鋼還防腐）
|
304不銹鋼
|
|
介質溫度：
|
0.0 ~ 120.0℃
|
0.0 ~ 160.0℃
|
|
環境溫度：
|
-40~85℃
|
|
允許相對濕度：
|
80%以內
|
|
輸出信號：
|
默認RS232、RS485 Modbus RTU數字量，可以選配開關量、4~20mA等輸出
|
|
供電電源：
|
DC 24V，2A
|
|
標準配置：
|
顯示控制器、測量探頭
|
|
其他功能：
|
可依據用戶需求定制
|
